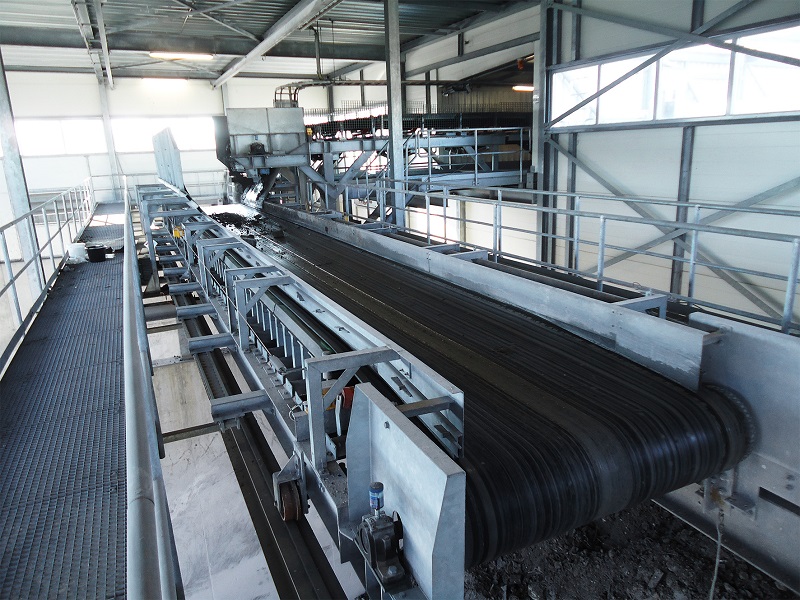

帶式稱重給料機廣泛應用于化工、建材、冶金、食品加工等行業中需要精確控制固體散料流量的環節。它巧妙融合了連續輸送與動態稱重技術，實現了物料輸送與計量的同步精準完成。要理解其運作精髓，需深入剖析其核心組成部分及其關鍵作用：

1.輸送帶裝置 - 物料的承載與傳輸通道

l 構成： 核心是環形輸送帶（通常為橡膠帶，根據需要可帶擋邊/裙邊），由頭部驅動滾筒、尾部張緊滾筒（或拉緊裝置）、承載托輥組（平形或槽形）、回程托輥組、清掃器等構成。

l 作用： 如同設備的“傳送帶”。它承載物料，在驅動裝置的牽引下連續運轉，將物料從進料口平穩、連續地輸送至出料口。承載托輥支撐皮帶和物料重量，回程托輥支撐空載皮帶，清掃器清除皮帶粘附的殘余物料，張緊裝置保持皮帶恒定的張緊力以確保有效傳動和穩定的稱重基準。

2.稱重橋架（稱量框架）- 稱重系統的核心骨架

l 構成： 一個堅固、低撓度、抗扭的剛性框架結構，安裝于承載托輥之間（通常取代一組或多組托輥）。其上裝有稱重托輥（或稱量托輥），用于支撐經過稱量區域的皮帶和物料。

l 作用： 如同設備的“秤臺”。其核心作用是將輸送帶上稱量段（有效稱重長度）內物料的重量，穩定、準確地傳遞到稱重傳感器上。其設計精度和剛性直接影響整個系統的計量準確性和穩定性。

3.稱重傳感器 - 重量信息的精確“捕捉者”

l 構成： 高精度的應變式傳感器（通常是壓式或拉式傳感器），安裝在稱重橋架下方（或連接點），將機械力（重量）轉換為與之成比例的微小電信號。

l 作用： 它實時感應并精確測量稱重橋架傳遞過來的物料重量（實際上是單位長度上的載荷力），并將重量信息轉換為可被儀表識別的電信號。其精度和穩定性是系統計量精度的基礎保障。

4.測速傳感器 - 物料流速的“計時器”

l 構成： 轉速傳感器（常見的有接近開關式、編碼器式等）。

l 作用： 如同設備的“速度表”。它實時、連續監測輸送帶的運行速度（線速度）。速度信號與稱重傳感器提供的載荷信號是計算物料流量的兩個核心參數（流量 = 單位長度載荷 × 速度）。

5.稱重控制儀表（積算器）- 數據處理與控制的“大腦”

l 構成： 核心的電子計算單元，帶有顯示屏和操作按鍵。

l 作用： 它是整個系統的“指揮中樞”。其主要功能包括：

u 數據采集： 接收并處理來自稱重傳感器的重量信號和測速傳感器的速度信號。

u 流量計算： 實時計算出物料的瞬時流量（如：噸/小時）和累計重量（如：噸）。

u 顯示與輸出： 顯示流量、累計量、速度、載荷等信息。提供標準的模擬量（4-20mA, 0-10V）或數字量（RS232/485, Profibus, Ethernet等）輸出信號給上位機（如DCS, PLC）。

u 控制功能： 關鍵角色！它接收設定的目標流量值，將實際流量與設定值進行比較，根據偏差（通常通過PID算法）輸出控制信號給驅動裝置（如變頻器），實現閉環調節皮帶速度（或給料機給料量），使實際流量精確跟隨設定值。

6.驅動裝置 - 動力的源泉與調速的執行者

l 構成： 主要由電動機（交流或直流）、減速機（硬齒面齒輪減速機常見）和變頻器（或其他調速裝置如直流調速器）組成。驅動頭部滾筒轉動。

l 作用： 提供輸送帶運轉所需的動力。變頻器（調速裝置）接收來自稱重控制儀表的控制信號（如4-20mA調速信號），精確調節電動機的轉速，從而改變輸送帶的運行速度，最終實現調節物料流量的目的。這是實現定量給料閉環控制的關鍵執行環節。

7.機架與輔助裝置 - 系統的支撐與保障

l 構成： 整體鋼結構框架、進料斗（引導物料、有時帶閘門或預給料裝置如振動給料機）、卸料罩、防護罩、電氣控制箱（安裝變頻器、儀表等電氣元件）等。

l 作用：

u 機架： 支撐和固定所有部件，保證設備的整體剛性和穩定性。

u 進料斗： 容納物料，引導物料均勻、穩定地落到輸送帶上（減少?zèng)_擊，對精度至關重要）。

u 閘門/預給料機： 調節初始料層厚度或流量范圍。

u 防護罩： 保護內部部件（尤其是托輥、傳感器、皮帶接頭）、防塵、防溢料、確保安全。

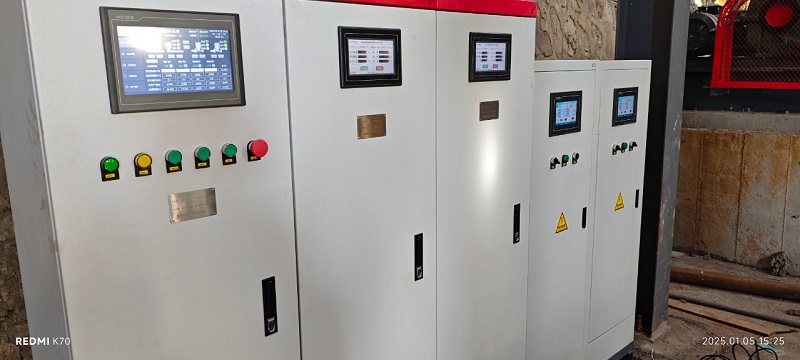

u 電氣控制箱： 集中安裝和保護電氣元件，便于操作和維護。

帶式稱重給料機是一個由輸送系統（帶、輥、清掃器）、精密稱重系統（橋架、傳感器）、速度檢測單元（測速傳感器）、智能控制核心（稱重儀表）以及動力驅動系統（電機、變頻器、減速機）組成的精密機電一體化設備。各部件各司其職、緊密配合，共同實現了物料的連續輸送、動態稱重、流量計算和自動閉環調節控制，是工業生產中實現精確配料、定量給料不可或缺的關鍵設備。
